光電スイッチ用フォトIC

Next generation Detector PDIC for Optoelectric Sensor

光電スイッチ用フォトIC (ロジック制御内蔵受光IC)
■概要
全ての機能を内蔵した光電スイッチ用受光ICです。
・当社独自のシールド構造により、外部でのシールドを不要です。
変調周波数1MHz相当
・2分割受光面(0.7mmx0.7mm×2)
投光パルスデューティーが小さく、消費電力が半減できます。

■用途
・光電スイッチ受光部 (LEDドライバー内蔵)

製品写真Qtrsize180404

光電スイッチ用受光ICカタログはこちらからダウンロードできます。

アナログ受光IC
■概要
・弊社独自の受光素子により低容量、低ノイズを実現。
・外来電磁ノイズの影響を受けない弊社独自のシールド構造を採用。
・DCカット用のカップリングコンデンサを内蔵しており、DC付近の外乱光を除去。

■用途
・各種光センサーの受光部

■特徴
・内蔵カップリングコンデンサにより、DC付近の外乱光を除去
・周波数 1MHz
・高リニアリティ
・低ノイズ:等価雑音レベル -78dBm (15pW TYP)
・外来電磁ノイズに強い
・受光面サイズ(0.7mmx0.7mm)

回路ブロック図

絶対最大定格(prelimiary)

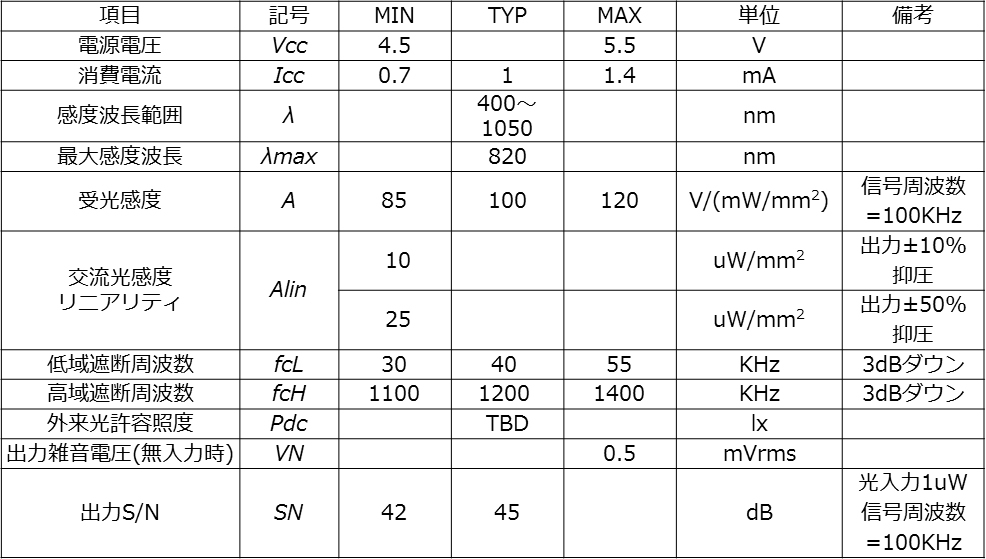

電気・光学的特性(prelimiary)

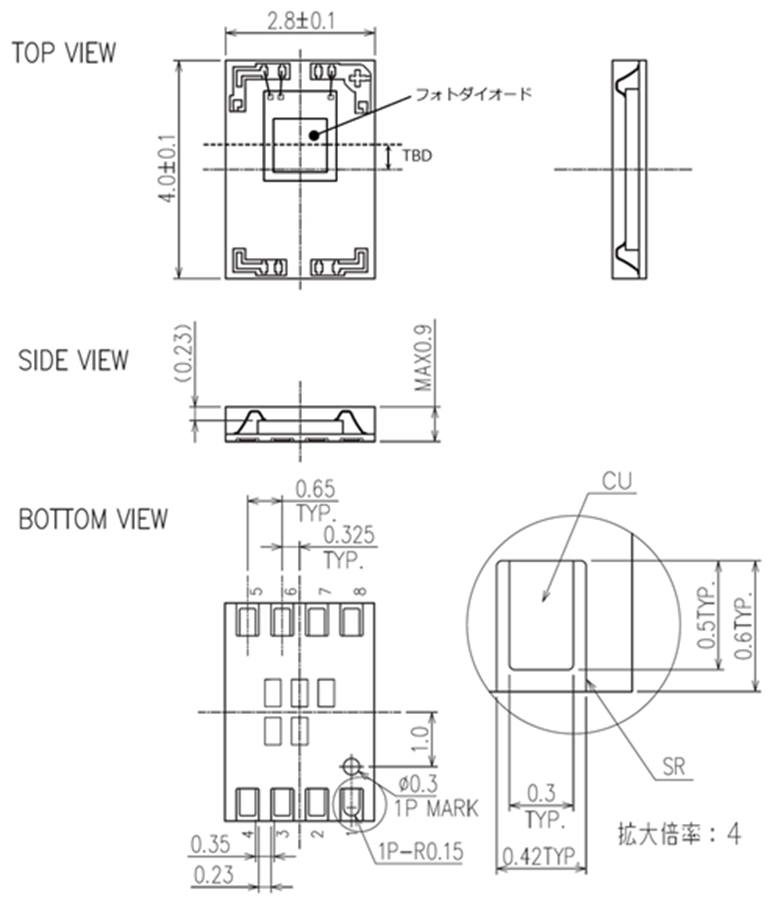

外形寸法(preliminary)
