【新型】逓倍回路内蔵エンコーダフォトIC


0.25μm BiCMOSプロセスを採用した光学式エンコーダ用フォトICです。

受光素子、増幅回路、逓倍回路をワンチップにする事により小型化、低消費電力化しました。

[特徴]

・ 同一ICで基本分解能上下限内で任意の基本分解能が可能です。(EC1~4)

・ 汎用タイプは固定マスクにより任意の分解能に対応します。(EC5)

・ 1、2、4、8逓倍機能を搭載(外部端子で切替え可)、最大分解能2400pprを実現しました。

・ A相、B相およびZ相の信号を出力します。B相反転出力機能があります。

・ 省スペースなBGAパッケージ / 鉛フリー

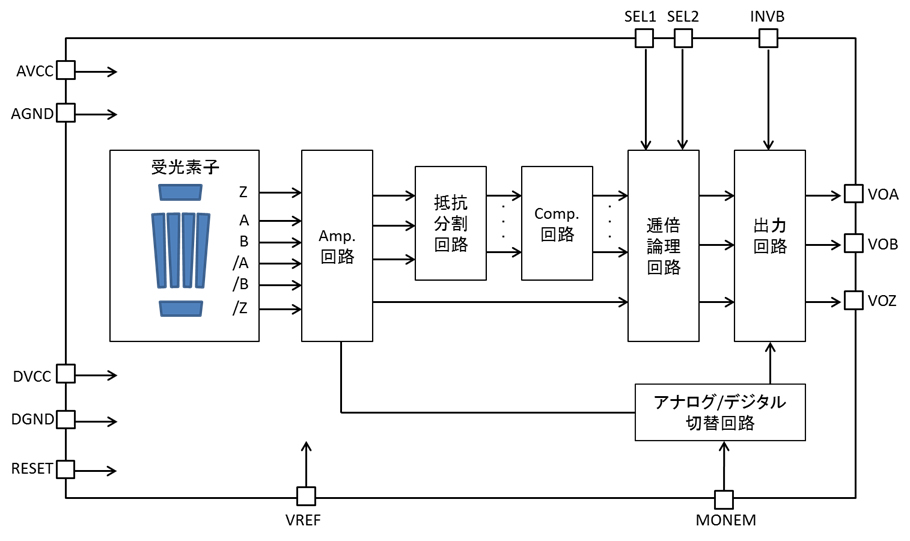

ブロック図

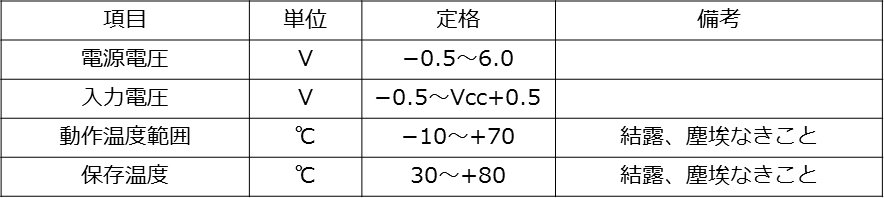

絶対最大定格(prelimiary)

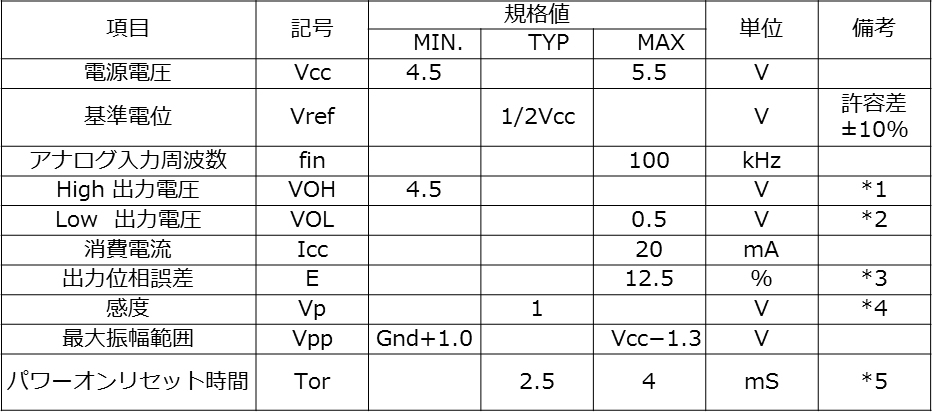

電気・光学的特性(prelimiary)

*110kΩpull-down

*210kΩpull-up

*38逓倍時。LEDを用いて10kHzsin波を入射し、test端子より電気信号(位相差を持たせたsin)を入れて測定

*4A/A-又はB/B-入力,λ=850nmPo =2.5μW入射時

*5…外付けコンデンサ:0.033μFの時

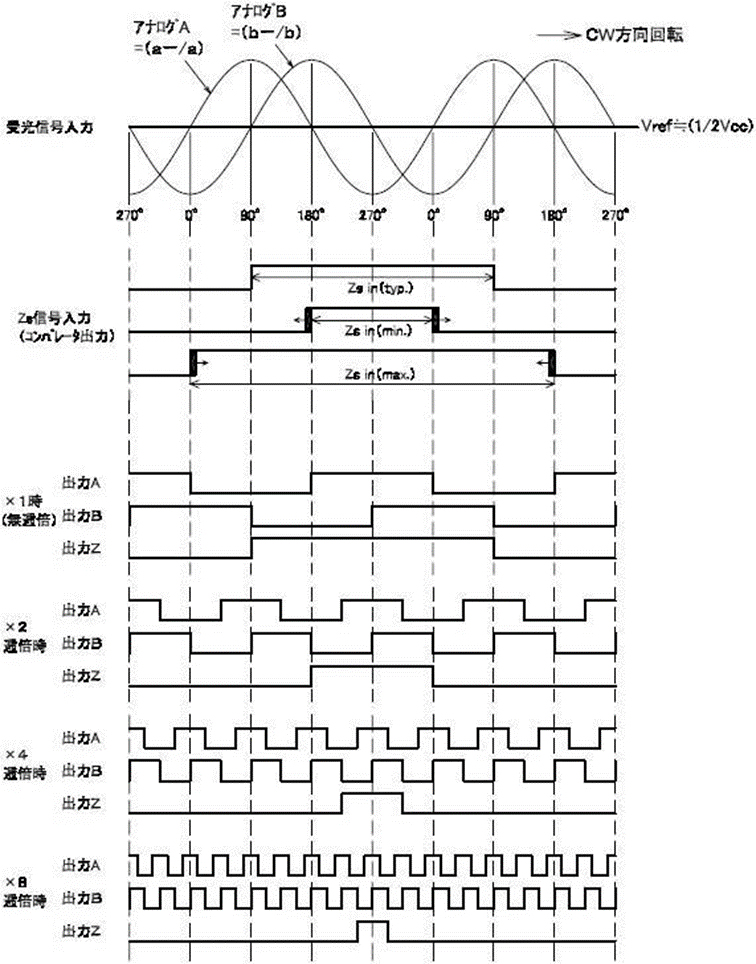

ダイナミックチャート(×1、×2、×4、×8逓倍時)(preliminary)

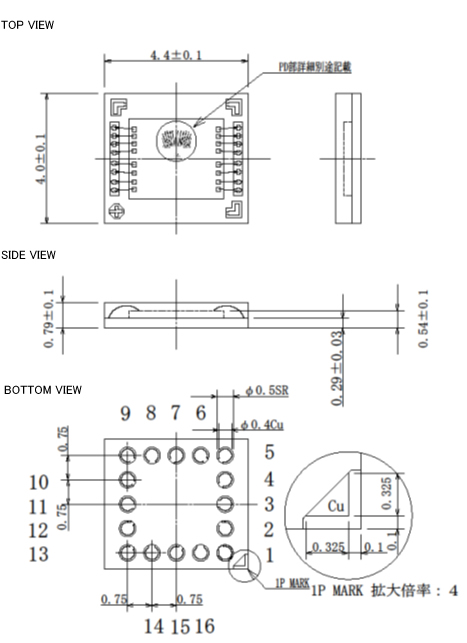

外形寸法(preliminary)

逓倍IC

■2逓倍IC

・信号分解能を2倍にアップします。
・入力信号のオフセット成分キャンセル機能内臓
・超小型の4mm角QFNパッケージまたはチップで提供します。
・電源電圧 5V、3.3V

■5逓倍IC

・信号分解能を5倍にアップします。
・入力信号のオフセット成分キャンセル機能内臓
・超小型の4mm角QFNパッケージまたはチップで提供します。
・電源電圧 5V、3.3V

■10逓倍IC

・信号分解能を10倍にアップします。
・入力信号のオフセットキャンセル機能内臓
・超小型の4mm角QFNパッケージまたはチップで提供します。
・電源電圧 5V、3.3V

センサー用アンプIC

■フロントエンドアンプIC

・フォトダイオード用
・フォトダイオードアレイ用
SampleOK!
